Descripción

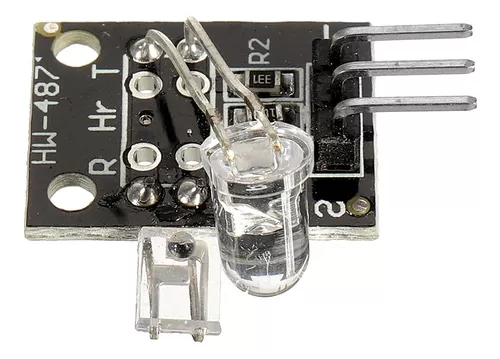

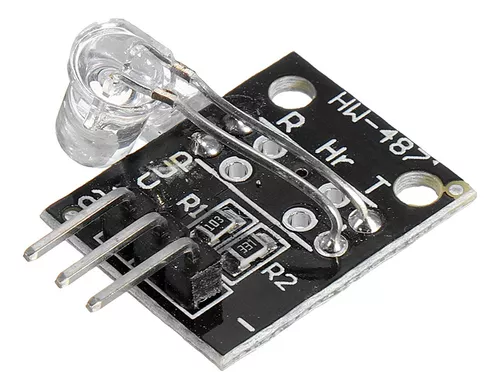

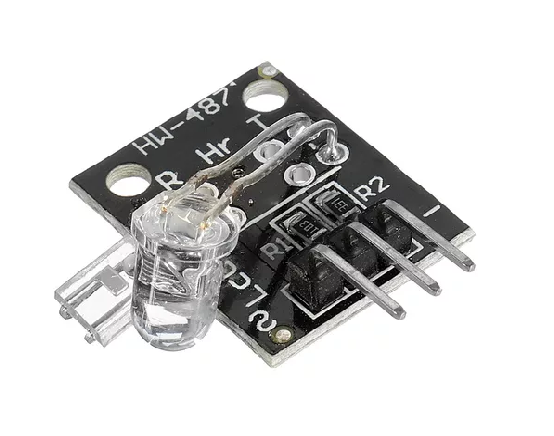

Este es un módulo que utiliza un led infrarrojo brillante y un fototransistor para detectar el pulso del dedo, además un LED rojo que parpadea con cada pulso.
El monitor de pulso funciona de la siguiente manera: El LED va en el lado más claro del dedo y el fototransistor en el otro lado del dedo, el fototransistor es utilizado para detectar el flujo emitido, cuando la sangre es impulsada con presión por el dedo, la resistencia del fototransistor cambia ligeramente. Se tiene una resistencia R1 de muy alta resistencia, porque la mayor parte de la luz a través del dedo es absorbida, de acuerdo a lo sensible que sea el fototransistor, se puede seleccionar la resistencia.
Se recomienda usar este módulo en un área libre de luz artificial como la de los bombillos del hogar, debido a que estos funcionan a 50Hz o 60Hz y esas fluctuaciones pueden interferir en la exactitud de la lectura del sensor.
