Descripción
El módulo puente H L298N es una tarjeta para el control de motores de corriente directa, motores a pasos, solenoides y en general cualquier otra carga inductiva.

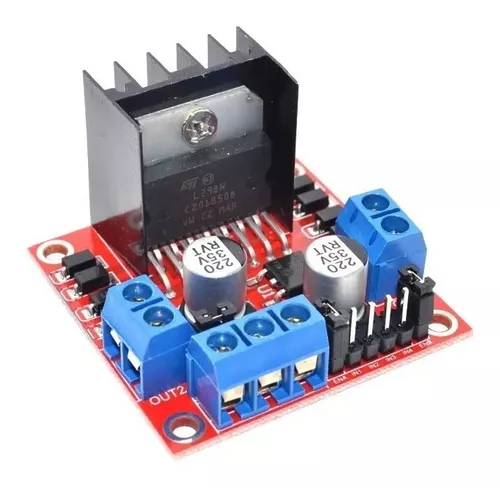

La tarjeta esta construida en torno al circuito integrado L298N, el cual dispone en su interior de 2 puentes H independientes con capacidad de conducir 2 A constantes o 4 A en picos no repetitivos.

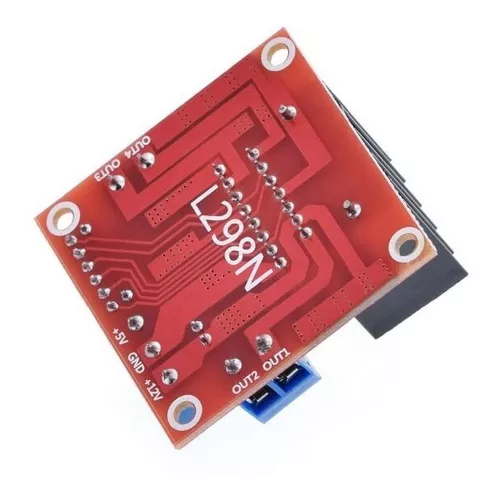

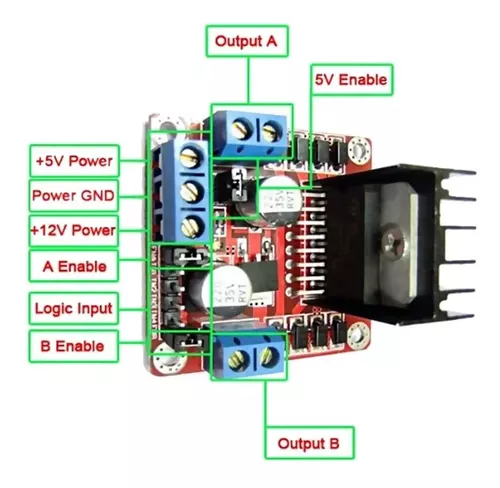

La tarjeta expone las conexiones hacia el motor a través de bloques de terminales (clemas), mientras que las entradas de control y habilitación del puente H se exponen a través de headers macho estándar para facilitar todas las conexiones.
Esta tarjeta es ideal para controlar motores en pequeños robots como seguidores de líneas, zumos, robots de laberinto, etc. El L298N también es una excelente opción para manejar motores a pasos bipolares.
El driver L298N es un dispositivo que permite controlar el sentido de funcionamiento de motores a una corriente de salida por canal de hasta 2A.

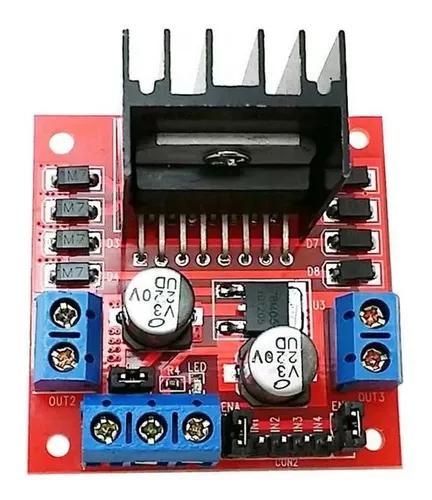

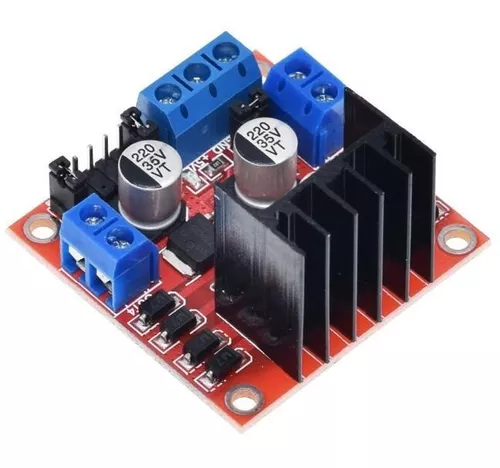

Este módulo cuenta con un disipador de calor acorde a las características de este driver, sus características de diseño le permiten un rendimiento anti-interferencia excepcional, puede llegar a trabajar hasta con un nivel de tensión de entrada de 12V, aunque por cuestiones de seguridad se recomienda usar niveles de tensión algo debajo de este valor límite.
Puede llegar a manejar un motor paso a paso de dos fases y cuatro fases, o dos motores de corriente continua.
Este módulo incluye un regulador de voltaje 78M05 para obtener la energía de alimentación del dispositivo, sin embargo, cuando se superan los 12V, se sugiere usar una fuente de poder externa de 5V como fuente de alimentación digital y deshabilitar el jumper de 12V.
Este módulo tiene gran capacidad de filtrado de ruido, cuenta con un diodo de protección ante corriente inversa, haciendo que su funcionamiento sea más estable y fiable.
